焊接工藝
焊接工藝作為現(xiàn)代工業(yè)的“隱形骨架”，是工業(yè)制造的核心技術(shù)，直接影響產(chǎn)品結(jié)構(gòu)的強度、密封性和可靠性。在傳統(tǒng)工業(yè)中，焊接廣泛應(yīng)用于船舶、橋梁、壓力容器等領(lǐng)域，而在高科技產(chǎn)業(yè)中，芯片焊接（如電子封裝中的微連接技術(shù)）更是精密制造的關(guān)鍵環(huán)節(jié)。
本文將通過兩個實際案例，深入分析焊接失效的原因，并探討如何通過優(yōu)化工藝避免類似問題的發(fā)生。
案例一：銅合金靜觸頭電子束焊（焊接接頭疏松孔洞、氣孔缺陷導(dǎo)致的疲勞斷裂）
1、案例背景
企業(yè)某型號銅合金靜觸頭分合操作3000次后發(fā)生斷裂，斷裂發(fā)生在焊接部位。銅合金材質(zhì)為E-Cu57，制造工藝：銅棒與靜觸頭座采用電子束焊接。
2、失效分析
電子束焊接工藝參數(shù)不當(dāng)（功率過高、聚焦不良、速度過快）導(dǎo)致氣孔缺陷，形成應(yīng)力集中點，顯著降低接頭疲勞強度。
3、關(guān)鍵發(fā)現(xiàn)

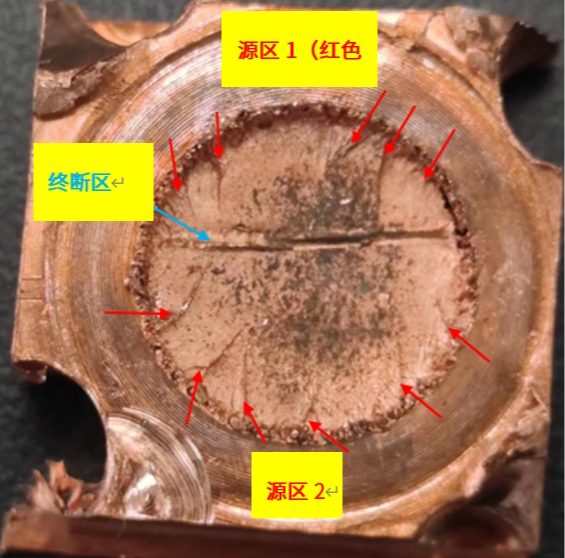

● 斷口宏微觀分析：斷口呈現(xiàn)典型雙向彎曲疲勞特征，源區(qū)存在疏松孔洞。

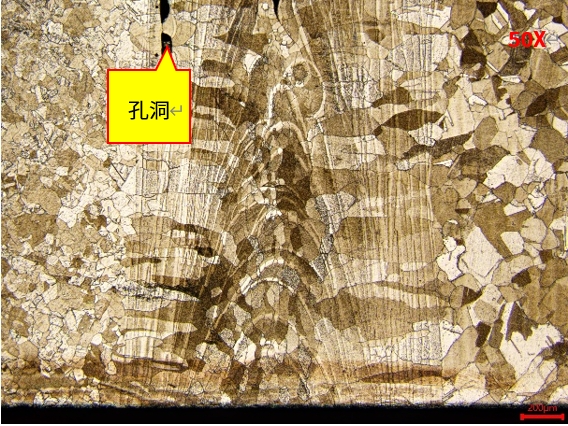

● 金相分析：金相檢測顯示接頭存在大量氣孔和未熔合缺陷。
4、案例結(jié)論
● 優(yōu)化電子束聚焦和功率參數(shù)
● 控制焊接速度
● 確保真空度達標(biāo)
案例二：導(dǎo)板與支架電阻焊（焊接接頭結(jié)晶熱裂紋缺陷導(dǎo)致的脆性斷裂）
1、案例背景
企業(yè)某款精密小型部件，導(dǎo)板與支架（均為鐵鍍鎳件）通過電阻焊焊接。在安裝過程中發(fā)生斷裂，斷裂發(fā)生在焊接處。
2、失效分析
高磷鍍鎳層在焊接時產(chǎn)生磷偏析，形成液態(tài)夾層，引發(fā)結(jié)晶熱裂紋。
3、關(guān)鍵發(fā)現(xiàn)

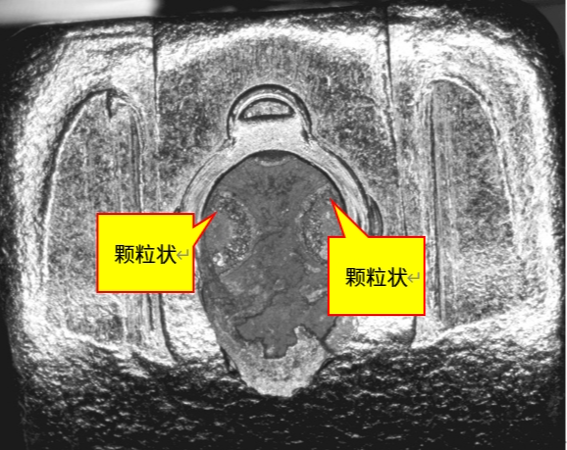

● 斷口宏微觀分析：斷口呈現(xiàn)枝晶形貌，存在結(jié)晶熱裂紋。

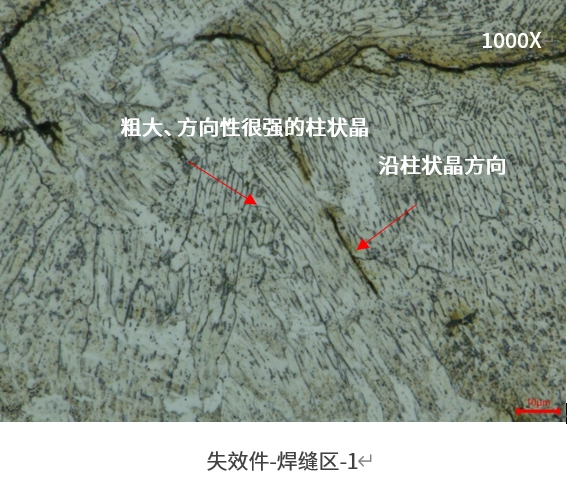

● 金相分析：失效件焊縫區(qū)柱狀晶粗大，磷元素嚴(yán)重偏析。

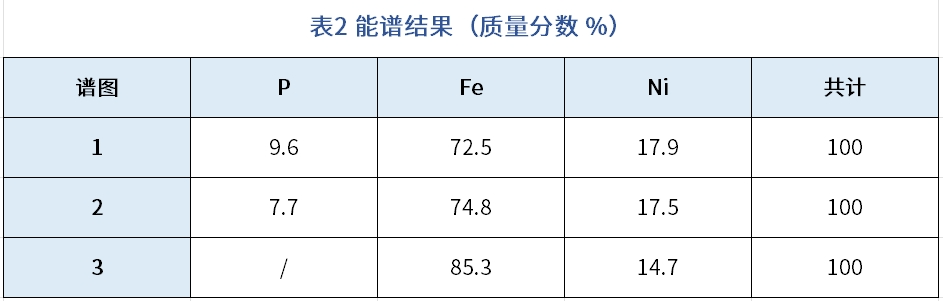

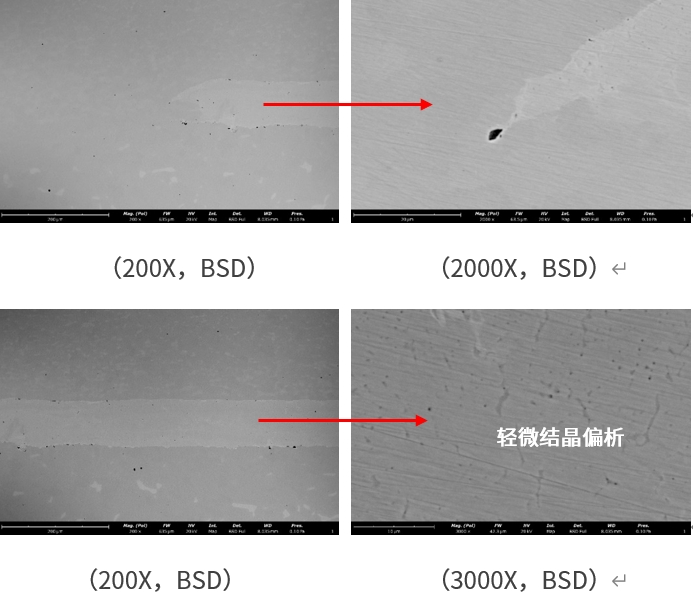

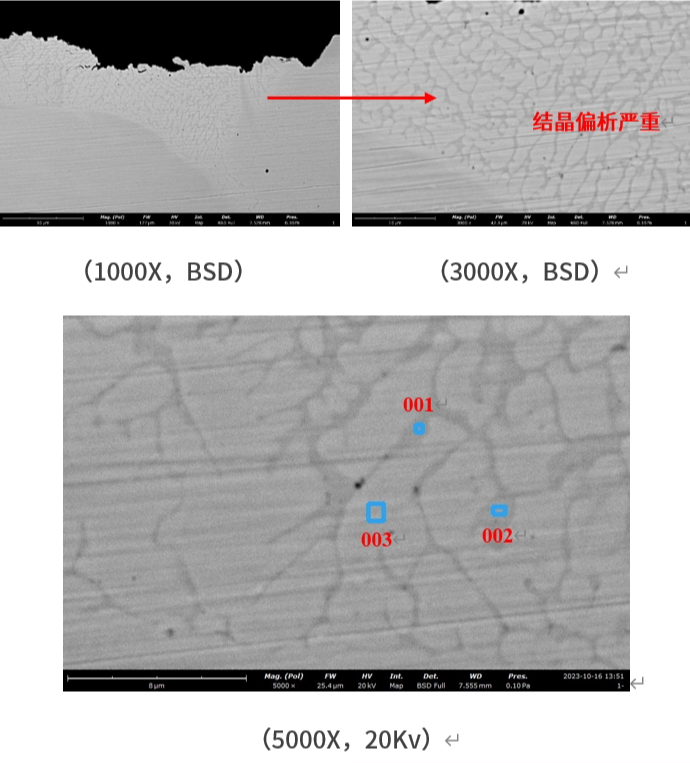

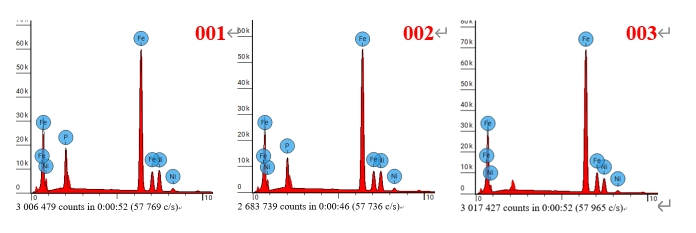

● 能譜分析：失效件焊縫處結(jié)晶偏析嚴(yán)重，而正常件只在兩側(cè)處結(jié)晶偏析嚴(yán)重（能譜表明為P偏析），并且裂紋沿著偏析擴展，正常件其他區(qū)域焊縫處結(jié)晶偏析較少，體現(xiàn)在同樣倍數(shù)下，結(jié)晶偏析區(qū)域少，較細(xì)小。
4、案例結(jié)論
● 改用低磷/無磷鍍鎳層
● 降低焊接輸入能量
● 優(yōu)化冷卻工藝
如何預(yù)防？
通過以上案例可以發(fā)現(xiàn)，焊接失效往往源于工藝參數(shù)與材料特性的不匹配。只有深入理解材料特性，嚴(yán)格控制工藝參數(shù)，才能確保焊接質(zhì)量，避免失效事故的發(fā)生。
● 焊接工藝需根據(jù)材料特性量身定制。
● 關(guān)鍵參數(shù)需通過試驗驗證。
● 原材料選擇直接影響焊接質(zhì)量。
● 建議建立焊接質(zhì)量追溯體系。
總結(jié)
焊接質(zhì)量直接關(guān)系到產(chǎn)品的可靠性和安全性，上述兩個案例揭示了常見焊接缺陷（氣孔、未熔合、熱裂紋）的成因及后果。電子束焊因工藝參數(shù)不當(dāng)導(dǎo)致氣孔缺陷，而電阻焊則因鍍層磷偏析引發(fā)結(jié)晶熱裂紋。這些失效模式均源于材料特性與焊接工藝的不匹配。
粵公網(wǎng)安備 44030602000441號
